Karatteristiċi
DIT-SCADA3500 unità ta 'enerġija termali remota tagħbija termali sistema ta' monitoraġġ onlajn f'ħin reali hija żviluppata b'mod indipendenti minn Shenzhen Dongshen Intelligent Technology Co., Ltd., tadotta arkitettura B / S, tista 'tkun aċċessibbli faċilment permezz tal-browser IE fi ħdan il-kumpanija tal-enerġija, u tadotta dual -sistema fl-istruttura tas-sistema. Il-mod ta 'tħaddim ta' emerġenza sħun jiżgura l-affidabilità tas-sistema u jappoġġja l-ħażna ta 'dejta massiva. L-għan huwa li tiġi implimentata l-ġbir, it-trażmissjoni u l-monitoraġġ mill-bogħod tad-data tat-tagħbija termali tal-unità ta 'koġenerazzjoni fil-provinċja jew reġjun mill-kumpanija tal-grilja provinċjali jew ta' livell inferjuri. Il-kapaċità tas-sistema tista 'teċċedi 500 subestazzjoni.
1. Funzjoni ta 'ġbir ta' data: kollezzjoni f'ħin reali ta 'temperatura, pressjoni u rata ta' fluss ta 'stimatur superheated fl-iżbokk tal-bojler tal-unità tat-tisħin, estrazzjoni tal-fluss tal-fwar u parametri tat-temperatura u pressjoni tal-unità tat-tisħin, provvista tal-provvista tas-sħana tal-impjant tal-enerġija termali, unità termoelettrika Ġenerazzjoni tal-enerġija u ġenerazzjoni tal-enerġija, ġenerazzjoni tal-enerġija totali u ġenerazzjoni tal-enerġija ta 'impjanti tal-enerġija termali
2. Funzjonijiet tal-ipproċessar tad-dejta: inkluża l-konverżjoni tal-firxa, it-tolleranza tal-ħsara fid-dejta, kumpens ta 'junction kiesaħ, kumpens tal-fluss, kalkolu tal-valur kumulattiv eċċ., Ibbażat fuq fluss tal-fwar, pressjoni, temperatura, entalpija.
3. Funzjoni tal-ħżin tad-dejta: It-terminal tad-dejta dwar l-akkwist ta 'qasam għandu funzjoni qawwija ta' Meta l-perjodu tat-teħid tal-kampjuni huwa inqas minn 1 s u l-perjodu tal-ħażna huwa inqas minn 5 minuti, il-perjodu ta 'żamma tad-data mhux inqas minn 3 xhur.
4. Funzjoni ta 'komunikazzjoni mill-bogħod: Id-dejta miġbura tintbagħat fiċ-ċentru tal-ispedizzjoni permezz tal-komunikazzjoni Ethernet, VPN, GPRS / CDMA.
5. Indiċi tal-kapaċità ta 'kontra l-interferenza: vultaġġ tal-mod komuni ≥ 500V, proporzjon ta' rifjut ta 'modalità komuni ≥ 90dB, vultaġġ tal-modalità differenzjali ≥ 60V, proporzjon ta' rifjut tal-mod differenzjali ≥ 60dB.
6. Eżattezza ta 'akkwist: L-eżattezza tas-sinjal ta' l-input ta 'analoga hija ≥ ± 0.1% (livell għoli jew kurrenti), ≥ ± 0.2% (livell baxx), u l-ħin medju tax-xogħol bla difett huwa ≥30000 siegħa.
Funzjonijiet tas-sistema
1. Iwettaq monitoraġġ ċentralizzat remot ta 'parametri operattivi f'ħin reali ta' unitajiet ta 'enerġija termali fiż-żona;
2. Akkwist u trażmissjoni ta 'data ta' preċiżjoni għolja għall-parametri tat-tisħin u tal-ġenerazzjoni tal-enerġija tal-unità tal-enerġija termali;
3. Monitoraġġ fil-ħin reali tal-fluss tat-tisħin tal-pajp tat-tisħin tal-ħruġ prinċipali tal-impjant tal-enerġija termali u l-parametri tat-temperatura u tal-pressjoni tiegħu;
4. Monitoraġġ f'ħin reali tal-fluss tal-fwar tal-egżost u l-parametri tat-temperatura u l-pressjoni ta 'kull unità fl-impjant tal-enerġija termali;
5. Monitoraġġ f'ħin reali tal-ammont ta 'enerġija fornuta mill-impjant tal-enerġija termali għall-grilja u l-ammont ta' enerġija ġġenerata mill-ġeneraturi ta 'kull unità. ;
6. Wiri fil-ħin reali tal-proporzjon termoelettriku ta 'kull impjant tal-enerġija, il-provvista kollha tas-sħana tal-impjant u l-ġenerazzjoni tal-enerġija kollha tal-impjant u l-ġbir tad-dejta f'ħin reali.
7. Il-ġbir ta 'parametri operattivi fil-ħin reali tal-impjant tal-enerġija termali u l-wirja tal-kurva tat-tħaddim: huwa ppreżentat f'diversi forom bħal dijagramma tal-istruttura tas-sistema, kurva tal-ħidma u lista tad-dejta.
8. Dejta ta 'data f'ħin reali, data f'ħin reali bħat-temperatura, il-fluss, il-pressjoni ta' kull pipeline, u l-qawwa attiva tal-ġeneratur u l-elettriku tal-ġeneratur;
9. Proporzjon termoelettriku, proporzjon tal-iffrankar tal-enerġija, konsum tal-faħam għall-provvista tal-enerġija, effiċjenza termali totali, kapaċità ta 'ġenerazzjoni tal-enerġija ta' "elettriku issettjat bis-sħana", u konformità ma '
10. Ġestjoni bażika tad-data tal-impjant tal-enerġija termali
11. Impjant ta 'l-enerġija termali f'ħin reali u ġestjoni ta' data storika
12. Rapport tal-Mistoqsija u l-Istatistika

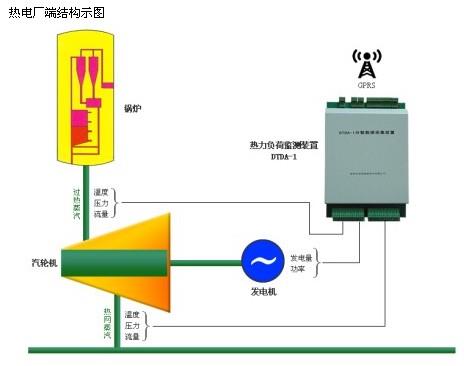

Icon tal-istruttura
