Użu u manutenzjoni ta 'muturi DC.
1. Preparazzjoni u spezzjoni qabel l-użu
(1) Naddaf it-trab, it-trab tal-pinzell u l-ħmieġ ġewwa l-mutur.
(2) Iċċekkja r-reżistenza tal-insulazzjoni tal-mutur. Normalment, m'għandux ikun inqas minn 0.5MΩ. Jekk huwa inqas minn 0.5MΩ, jeħtieġ li jitnixxef qabel l-użu.
(3) Iċċekkja jekk il-wiċċ tal-kommutatur huwiex lixx u nadif. Jekk jinstabu ħsarat mekkaniċi jew marki ta 'ħruq ta' spark, il-kommutatur għandu jinżamm.
(4) Iċċekkja jekk il-pinzell huwiex milbus qasir wisq, jekk il-pressjoni tad-detentur tal-pinzell hijiex xierqa, u jekk il-pożizzjoni tad-detentur tal-pinzell tissodisfax ir-regolamenti. Jekk il-pinzell jeħtieġ li jiġi sostitwit jekk ma jissodisfax ir-rekwiżiti, għandu jiġi sostitwit skont id-daqs u l-mudell oriġinali.
2. Manutenzjoni ta 'mutur DC waqt it-tħaddim
Għall-mutur DC li qed jaħdem, huwa meħtieġ li titwettaq manutenzjoni frekwenti sabiex tiskopri kundizzjonijiet anormali fil-ħin, telimina d-difetti tat-tagħmir, u tiżgura t-tħaddim sikur fit-tul tal-mutur.
(1) Waqt it-tħaddim tal-mutur, it-temperatura, il-vibrazzjoni, il-ħoss u l-kommutazzjoni ta 'kull parti għandhom jiġu ċċekkjati, u għandha tingħata attenzjoni jekk hemmx skulurazzjoni ta' sħana żejda u r-riħa ta 'insulazzjoni maħruqa.
(2) Jekk hija sistema ta 'ċirkolazzjoni taż-żejt tal-pressjoni, għandha wkoll tiċċekkja jekk il-pressjoni taż-żejt u t-temperatura taż-żejt li jkun dieħel u li joħroġ jissodisfawx ir-rekwiżiti speċifikati. Ġeneralment, it-temperatura taż-żejt tad-dħul għandha tkun inqas minn 40 grad, u t-temperatura tal-ħruġ taż-żejt għandha tkun inqas minn jew ugwali għal 65 grad.
(3) Iċċekkja l-ħoss ta 'kull parti bi stick tas-smigħ, u oqgħod attent jekk hemmx ħsejjes oħra ta' frizzjoni bejn ir-rotor u l-istator ħlief għall-ħoss elettromanjetiku u l-ħoss tal-ventilazzjoni. Iċċekkja l-qoxra jew il-bearing għall-ħoss anormali.
(4) Għall-punti ta 'konnessjoni u iżolaturi taċ-ċirkwit prinċipali, agħti attenzjoni jekk hemmx xi riħa anormali bħal sħana żejda u kulur, u jekk hemmx xi riħa anormali bħal ħruq tal-insulazzjoni.
(5) Għas-sistema tat-tkessiħ magħluqa, agħti attenzjoni lit-temperatura tal-ilma u t-temperatura tal-arja, u wkoll iċċekkja jekk il-apparat li jkessaħ għandux tnixxija tal-ilma u kondensazzjoni, u jekk in-netwerk tal-arja supplimentari huwiex imblukkat jew le.
(6) Dejjem oqgħod attent għall-valuri tal-kurrent u tal-vultaġġ tal-mutur, u oqgħod attent li ma tagħbx iżżejjed. Għas-sistema DC b'apparat ta 'spezzjoni ta' insulazzjoni, l-insulazzjoni tagħha mal-art għandha tiġi kkontrollata regolarment.
(7) Iċċekkja jekk il-kulur tal-film tal-ossidu fuq il-wiċċ tal-kommutatur huwiex normali, jekk hemmx spark bejn il-pinzell u l-kommutatur, jekk hemmx akkumulazzjoni ta 'trab tal-karbonju u grass fuq il-wiċċ tal-kommutatur, u jekk hemmx huwa trab fuq id-detentur tal-pinzell u d-detentur tal-pinzell.
(8) Iċċekkja jekk it-tarf tal-pinzell huwiex imlaqqax u jintlibes għat-tul minimu permess.
(9) Iċċekkja jekk il-braid tal-pinzell hijiex kompluta, jekk hemmx linji miksura jew miksura, jekk il-konnessjoni mad-detentur tal-pinzell hijiex tajba, u jekk hemmx ertjar u short circuit.
(10) Iċċekkja jekk xi xkupilji jew nisġiet tal-pinzell humiex ikkuluriti minħabba sħana żejda, u jekk ix-xkupilji humiex mwaħħla jew wobbled fid-detentur tal-pinzell.
(11) Iċċekkja jekk il-pressjoni tal-pinzell bejn ix-xkupilji hijiex uniformi, u jekk is-saba 'ta' pressjoni huwiex ippressat sew.
(12) Iċċekkja jekk il-kommutatur huwiex milbus b'mod irregolari, jekk l-irregolarità tkunx qabżet il-valur permissibbli, u jekk hemmx nefħa ta 'majka bejn il-folji li tikkawża li l-pinzell jivvibra.
Difetti komuni u metodi ta 'manutenzjoni ta' muturi DC
Il-mutur DC ma jibdax
Kawża possibbli ta 'falliment
(1) Il-mutur mhuwiex konness ma 'vultaġġ xieraq jew il-provvista tal-enerġija m'għandhiex vultaġġ.
(2) Iċ-ċirkwit tal-istralċ tal-eċitazzjoni huwa ċirkwit miftuħ.
(3) Il-pinzell għandu kuntatt fqir.
(4) Il-kurrent mgħoddi lill-mutur DC huwa żgħir wisq fl-istartjar.
(5) Huwa diffiċli li tibda jekk it-tagħbija tkun tqila wisq.
Metodi u ħiliet ta' manutenzjoni
(1) L-ewwel, uża multimeter biex tkejjel jekk il-provvista tal-enerġija għandhiex vultaġġ, u rrestawra l-vultaġġ tal-provvista tal-enerġija meta ma jkunx hemm vultaġġ. Iċċekkja jekk il-fjus huwiex minfuħ, u jekk il-wajers tal-linja humiex ċirkwit miftuħ, jekk iva, qabbad il-linja ta 'konnessjoni. Iċċekkja wkoll l-azzjoni tal-apparat ta 'protezzjoni ta' tagħbija żejda. Jekk aġixxa, għandu jiġi reset wara li tkun identifikata l-kawża, u mbagħad terġa 'tibda l-mutur.
(2) Uża multimeter biex timblokka elettrikament il-on-off tal-istralċ tal-eċitazzjoni. Jekk il-ġonta tinħaraq, għandha terġa 'tiġi konnessa; jekk l-istralċ jinħaraq u jinfetaħ, l-istralċ għandu jinbidel. Fl-aħħarnett, uża multimeter biex tivverifika jekk il-vultaġġ ta 'eċċitazzjoni huwiex normali, sib il-kawża mil-linja tad-distribuzzjoni, u ssewwiha.
(3) Iċċekkja l-kundizzjoni tal-kuntatt tal-pinzell tal-mutur DC, twitti l-wiċċ tal-kuntatt b'karta sandpaper fina, u aġġusta l-pressjoni tal-pinzell biex tagħmilha xierqa.
(4) Iċċekkja jekk iċ-ċirkwit għandux kuntatt fqir, u iċċekkja jekk it-tagħmir tal-bidu huwiex imqabbel mal-mutur DC.
(5) Tagħbija eċċessiva hija waħda mir-raġunijiet importanti għaliex il-mutur DC ma jistax jinbeda. L-ewwel dawwar l-akkoppjar tal-mutur jew it-tarjola tas-sewqan bl-idejn biex tara jekk tistax iddur b'mod flessibbli. Jekk il-mutur ikun mgħobbi żżejjed jew imwaħħal, ir-raġuni għandha tinstab mit-trasmissjoni mekkanika u t-tagħmir mekkaniku għandu jissewwa; jekk il-bearing tal-mutur innifsu jkun bil-ħsara u mwaħħla, huwa meħtieġ li tiftaħ il-mutur u tissostitwixxi l-bearing tal-istess tip.
Wara li jibda l-mutur DC, il-veloċità hija anormali, il-veloċità hija għolja wisq jew baxxa wisq, u hija akkumpanjata minn xrar vjolenti
Kawża possibbli ta 'falliment
(1) Il-pożizzjoni tal-pinzell hija offset u mhux fil-pożizzjoni normali.
(2) Ir-reżistenza taċ-ċirkwit tal-istralċ tal-kamp manjetiku hija kbira wisq.
(3) L-armatura u l-koljaturi tal-kamp għandhom punti ta 'short-circuit jew open-circuit.
(4) It-tagħbija tal-mutur ta 'eċitazzjoni tas-serje hija ħafifa wisq.
(5) L-istralċ tal-kamp ta 'eċitazzjoni tas-serje huwa maqlub.
Metodi u ħiliet ta' manutenzjoni
(1) Erġa 'qassam il-pinzell skont il-pożizzjoni mmarkata oriġinali jew aġġusta l-pożizzjoni tal-pinzell b'metodu ta' induzzjoni.
(2) Iċċekkja jekk il-ġonot kollha taċ-ċirkwit tal-istralċ tal-kamp manjetiku għandhomx saff ta 'ossidu biex jipprevjenu kuntatt fqir. Jekk ikun hemm saff ta 'ossidu, għandu jittaffa b'sandpaper. Iċċekkja l-istralċ tal-kamp manjetiku b'multimetru. Meta r-reżistenza tkun kbira wisq, il-mutur għandu jinxtegħel biex issib il-kawża, u għandu jitkejjel il-valur tal-vultaġġ tal-kamp manjetiku attwali. Jekk ma tkunx korretta, il-kawża għandha tinstab mil-linja tad-distribuzzjoni.
(3) Ixgħel il-mutur DC, issepara l-konnetturi tal-wajers, kejjel ir-reżistenza tal-koljaturi tal-kamp manjetiku rispettivament, sib il-punt ta 'short-circuit ta' kull grupp ta 'coils, u ibdel jew isewwi l-coils lokalment.
(4) Meta l-veloċità tal-mutur eċċitati f'serje tkun anormali taħt tagħbija ħafifa, u ċ-ċirkwit tal-mutur ma jkunx problema, it-tagħbija tal-mutur għandha tiżdied b'mod xieraq.
(5) Iċċekkja l-wajers ta 'l-istralċ tal-kamp ta' eċċitazzjoni tas-serje, u erġa 'filih skond il-metodu korrett.
Il-mutur DC joxxilla waqt it-tħaddim
Kawża possibbli ta 'falliment
(1) Il-vultaġġ tal-provvista tal-enerġija tal-mutur DC tvarja.
(2) Il-pinzell tal-mutur mhuwiex fuq il-wajer newtrali.
(3) Il-kurrent ta 'eċitazzjoni huwa żgħir wisq jew iċ-ċirkwit ta' eċċitazzjoni għandu punt ta 'short-circuit.
(4) L-istralċ ta 'eċitazzjoni tas-serje jew l-istralċ tal-arblu tal-kommutazzjoni huwa maqlub.
(5) It-tagħbija mekkanika tvarja wisq waqt ir-rotazzjoni.
Metodi u ħiliet ta' manutenzjoni
(1) L-ewwel skonnettja l-vultaġġ tal-armatura tal-mutur, qabbad it-tagħbija, u sib il-kawża tal-varjazzjoni tal-vultaġġ tal-armatura. Sib il-kawża mit-tagħmir tad-distribuzzjoni tal-enerġija u ittrattaha.
(2) Erġa 'assembla l-pinzell skond il-pożizzjoni mmarkata oriġinali, jew aġġusta l-pożizzjoni tax-xkupilja b'metodu ta' induzzjoni.
(3) Żid b'mod xieraq il-kurrent ta 'eċitazzjoni jew skonnettja l-provvista tal-enerġija, u ċċekkja jekk hemmx punt ta' ċirkwit qasir jew ċirkwit miftuħ fiċ-ċirkwit ta 'eċitazzjoni. Meta ċ-ċirkwit ikun short-circuited serjament, il-coil għandu jiġi sostitwit.
(4) Erġa' qabbad il-koljaturi tal-arbli tal-komutazzjoni skont id-dijagramma tal-wajers fuq il-pjanċa tal-isem tal-mutur DC.
(5) Iċċekkja l-użu u l-kedd mekkaniku, kemm jekk hemmx tagħbija żejda istantanja, u ibdel il-partijiet b'xedd mekkaniku serju.
L-ispark tal-pinzell huwa kbir wisq waqt it-tħaddim tal-mutur DC
Kawża possibbli ta 'falliment
(1) Hemm kuntatt fqir bejn ix-xkupilja u l-kommutatur.
(2) Il-pinzell u d-detentur tal-pinzell huma ssikkati wisq u jeħlu ġewwa.
(3) Ix-xkupilji jintlibsu b'mod eċċessiv jew id-daqs u l-prestazzjoni tax-xkupilji li għadhom kif ġew mibdula huma inkonsistenti ma 'dawk oriġinali.
(4) distribuzzjoni irregolari ta 'pniezel u distribuzzjoni irregolari tal-kurrent bejn xkupilji.
(5) L-istralċ tal-arblu tal-kommutazzjoni huwa konness b'lura jew hemm punt ta 'short circuit.
(6) Desoldering ta 'l-istralċ ta' l-armatura u l-kommutatur.
(7) Il-pożizzjoni tal-pinzell mhix fuq il-linja newtrali jew id-detentur tal-pinzell jiċċaqlaq b'mod laxk.
(8) Pressjoni tal-pinzell mhux xierqa jew irregolari.
(9) Il-kommutatur huwa maħmuġ, ir-reżistenza tal-kuntatt hija kbira wisq, jew l-iżolatur bejn is-segmenti tal-kommutatur jisporġi.
(10) It-tagħbija mekkanika hija tqila wisq.
Metodi u ħiliet ta' manutenzjoni
(1) Itħan il-wiċċ ta 'kuntatt tal-pinzell b'karta sandpaper fina, u imsaħ il-kuntatt bejn ix-xkupilja u l-kommutatur b'ċarruta nadifa, installa l-pinzell, u applika l-vultaġġ biex tagħmel il-mutur DC idle għal madwar 1h b'veloċità baxxa u tagħbija ħafifa.
(2) Uża sandpaper fina biex itħan ftit ix-xkupilja żgħira, sabiex ix-xkupilja tkun tista 'timxi 'l fuq u' l isfel fid-detentur tal-pinzell liberament.
(3) Ibdel ix-xkupilji l-ġodda bi kwalità kwalifikata skont il-mudell oriġinali u d-daqs tal-mutur DC.
(4) Aġġusta mill-ġdid il-pożizzjoni tad-distribuzzjoni tax-xkupilji.
(5) Erġa 'qabbad il-wajers tal-istralċ tal-arblu tal-kommutazzjoni fid-direzzjoni t-tajba, u ħawwad l-insulazzjoni tiegħu b'megohmmeter ta' 500V. Il-coil għandu jiġi sostitwit meta l-coil huwa short-circuited serjament.
(6) Ixgħel il-mutur DC, sib bir-reqqa l-punt tat-tneħħija tal-issaldjar bejn l-istralċ tal-armatura u l-kommutatur, u erġa 'wweldja.
(7) Aġġusta d-detentur tal-pinzell għall-pożizzjoni oriġinali jew sib il-pożizzjoni tal-linja newtrali tal-pinzell bil-metodu ta 'induzzjoni. Pereżempju, meta l-mutur jitfi, qabbad il-miter tal-millivolt max-xkupilji taż-żewġ gruppi li jmissu magħhom, qabbad swiċċ f'serje ma 'l-istralċ ta' eċċitazzjoni, u qabbad il-batterija 3V. Meta l-iswiċċ jinxtegħel u jintefa, il-pointer tal-miter millivolt jitbandal lejn ix-xellug u l-lemin, u dan jiġi ripetut kontinwament. Ixgħel u jitfi l-iswiċċ, u ċċaqlaq il-pożizzjoni tad-detentur tal-pinzell 'il quddiem u 'l quddiem sakemm il-pointer jitbandal għall-minimu, u l-pożizzjoni tal-pinzell tkun biss fuq il-linja newtrali, ara Figura 9-68.

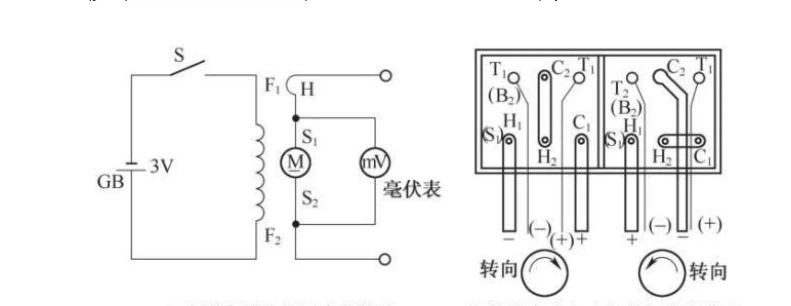

Il-metodu biex tinstab il-pożizzjoni tal-linja newtrali tal-pinzell tal-mutur DC
(8) Sib bilanċ tar-rebbiegħa u kkoreġi l-pressjoni tal-pinzell sabiex tkun aħjar f'150-250gf/cm (1gf/cm2=98.0665MPa).
(9) Scrub il-parti maħmuġa tal-kommutatur u neħħi xi insulazzjoni tal-majka kif suppost.
(10) Iċċekkja r-raġuni għat-tagħbija żejda tat-tagħbija. Huwa kkawżat mill-bearing tal-mutur biex jissostitwixxi l-bearing. Hija kkawżata mit-tagħbija mekkanika u l-punt ta 'ħsara mekkaniku għandu jissewwa. Meta l-kapaċità tal-mutur ma tkunx adattata, mutur DC b'kapaċità kbira għandu jiġi sostitwit.
Il-kabinett tad-distribuzzjoni tal-qawwa tal-mutur DC jarmi d-duħħan
Kawża possibbli ta 'falliment
(1) Il-ħin ta 'tagħbija żejda tal-mutur huwa twil.
(2) Il-kommutatur jew l-armatura tal-mutur huwa short-circuited.
(3) Il-mutur jibda direttament b'veloċità għolja jew jaħdem ta 'spiss f'direzzjonijiet 'il quddiem u lura.
(4) Il-vultaġġ tat-terminal tal-mutur huwa baxx wisq.
(5) Il-bearing tal-mutur huwa bil-ħsara.
(6) Hemm sadid u debris fl-istator u r-rotor tħakkik ma 'xulxin.
Metodi u ħiliet ta' manutenzjoni
(1) Skonnettja immedjatament il-provvista tal-enerġija tal-mutur, sib il-kawża tal-falliment tat-tagħbija mekkanika, u ibda l-mutur meta t-tagħbija tkun normali.
(2) Osserva bir-reqqa jekk hemmx oġġetti barranin jew ċipep tal-metall li jaqgħu fil-kommutatur, u naddaf jekk ikun hemm. Imbagħad uża miter millivolt biex tivverifika ċ-ċirkwit qasir tal-istralċ tal-armatura. Jekk iċ-ċirkwit qasir ikun kemmxejn jissewwa, għandu jissewwa, u finalment żid iż-żebgħa iżolanti; jekk ma tistax tissewwa, l-istralċ għandu jiġi rewind.
(3) Uża l-kabinett tad-distribuzzjoni tal-enerġija li jaqbel, u aġġusta l-metodu tal-operat tal-bidu biex itawwal il-ħin ta 'konverżjoni 'l quddiem u lura.
(4) Iċċekkja t-tagħmir tad-distribuzzjoni tal-enerġija, u uża multimeter biex tkejjel jekk il-vultaġġ tal-armatura tal-mutur huwiex baxx wisq. Jekk ikun baxx wisq, għandu jiġi aġġustat għall-valur normali.
(5) Ixgħel il-mutur DC u ċċekkja l-ħsara tal-bearing tal-mutur. Jekk tkun bil-ħsara, ibdel il-bearing tal-istess tip bi kwalità aħjar.
(6) Iftaħ il-mutur u iġbed ir-rotor, neħħi s-sadid u debris ieħor, u ċċekkja jekk il-vojt ta 'l-arja tal-mutur huwiex uniformi. Jekk il-vojt ta 'l-arja ma jkunx uniformi, il-bearing għandu jiġi sostitwit.
Kull biċċa oħra tal-kommutatur tal-mutur DC hija maħruqa u msewda. Wara t-tindif, il-mutur għadu iswed.
Kawża possibbli ta 'falliment
(1) Hemm difetti ta 'de-issaldjar u ċirkwit miftuħ bejn il-linja ta' ekwalizzazzjoni tal-vultaġġ tas-segment tal-kommutatur maħruq u msewda u l-linja tal-konnessjoni tal-istralċ tal-armatura.
(2) Il-koljaturi tal-armatura konnessi ma 'dawn is-segmenti tal-kommutatur iswed għandhom punti ta' short-circuit.
Metodi u ħiliet ta' manutenzjoni
(1) Erġa 'issalnja l-linja ta' ekwalizzazzjoni taċ-ċirkwit miftuħ, iċċekkja jekk hemmx de-issaldjar bejn l-istralċ ta 'l-armatura u l-istralċ ta' l-armatura, u erġa 'salda jekk iva.
(2) Ixgħel il-mutur, iċċekkja ċ-ċirkwit qasir tal-istralċ tal-armatura u ssewwih. Jekk iċ-ċirkwit qasir huwa serju, ibdel l-istralċ tal-armatura.
Meta jinbeda l-mutur DC, il-mutur tax-shunt idur b'lura, u mbagħad idur 'il quddiem wara li jibda.
Kawża possibbli ta 'falliment
L-istralċ tas-serje huwa maqlub.
Metodi u ħiliet ta' manutenzjoni
Ibdel il-konnetturi taż-żewġ wajers taċ-ċomb tal-istralċ tal-eċitazzjoni tas-serje.
Tnixxija tal-kisi tal-mutur DC
Kawża possibbli ta 'falliment
(1) L-ilma jidħol fil-mutur jew impuritajiet konduttivi oħra jidħlu ġewwa l-mutur.
(2) Il-wajer taċ-ċomb tal-mutur huwa f'kuntatt mal-kisi tal-mutur x'imkien.
(3) Il-wajer ta 'l-ert tal-mutur huwa ċirkwit miftuħ jew ir-reżistenza ta' l-insulazzjoni ta 'l-istralċ tal-mutur għall-kisi hija żgħira wisq.
(4) L-insulazzjoni tal-istralċ tal-mutur hija bil-ħsara u mqabbda mal-kisi ta 'barra.
Metodi u ħiliet ta' manutenzjoni
(1) Ixgħel il-mutur, osserva direttament jekk hemmx ilma fl-intern, u iċċekkja jekk hemmx xi post niedi. Jekk ikun hemm, jeħtieġ li jitnaddaf u jitnixxef. Imbagħad uża megohmmeter 500V biex tħawwad l-istralċ ta 'kull fażi tal-mutur u l-insulazzjoni mal-art biex tissodisfa r-rekwiżiti. Il-mutur jista 'jintuża mill-ġdid.
(2) Iftaħ il-mutur, u ibdel il-wajer taċ-ċomb li jikkuntattja l-kisi jew il-wajer b'insulazzjoni fqira tal-kisi.
(3) Erġa 'qabbad il-wajer tal-ert protettiv tal-mutur b'wajers tar-ram b'ħafna linji. Il-mutur b'rendiment fqir ta 'insulazzjoni għandu jkun brushed b'żebgħa iżolanti u mnixxef.
(4) Ibdel l-istralċ b'insulazzjoni bil-ħsara tal-mutur.
Il-mutur DC għandu vibrazzjoni anormali
Kawża possibbli ta 'falliment
(1) Il-pedament tal-mutur DC mhuwiex b'saħħtu.
(2) Il-boltijiet tal-mutur tat-twaħħil mhumiex imwaħħla jew jiżolqu.
(3) Il-bearing tal-mutur huwa bil-ħsara.
(4) Il-mutur DC u r-rota mekkanika mhumiex konċentriċi.
Metodi u ħiliet ta' manutenzjoni
(1) Erġa' installa l-infrastruttura tal-mutur.
(2) Issikka l-boltijiet tal-ankra tal-mutur jew erġa tektek it-toqob tal-ankri.
(3) Ibdel il-bearing tal-mutur tal-istess tip.
(4) Ħoll il-boltijiet tal-ankra tal-mutur, u ikkalibra mill-ġdid ir-rota tal-mutur u r-rota tat-tagħbija mekkanika biex tagħmilhom konċentriċi.
