Il-virga ta 'l-imbottatura elettrika hija mezz ta' drajv elettriku li jikkonverti l-moviment rotatorju tal-mutur fil-moviment reċiproku lineari tal-virga ta 'l-imbottatura. Huwa wkoll apparat ta 'sewqan awżiljarju ġenerali. Jista 'jkun f'varjetà ta' proċess sempliċi jew kumpless bħala mekkaniżmu eżekuttiv biex jinkiseb kontroll tal-irfigħ, użat ħafna fl-għamara, uffiċċju mediku u aspetti oħra. Strutturalment, il-mutur tal-virga tal-imbottatura elettrika użata għall-għamara intelliġenti hija bażikament simili għall-virga tal-imbottatura użata għal skopijiet mediċi. Huwa magħmul prinċipalment minn mutur tas-sewqan, assemblaġġ tal-virga tal-imbuttar, mekkaniżmu ta 'trażmissjoni, kaxxa ta' kontroll u l-bqija. Issa, l-istruttura ta 'kull parti hija deskritta separatament.

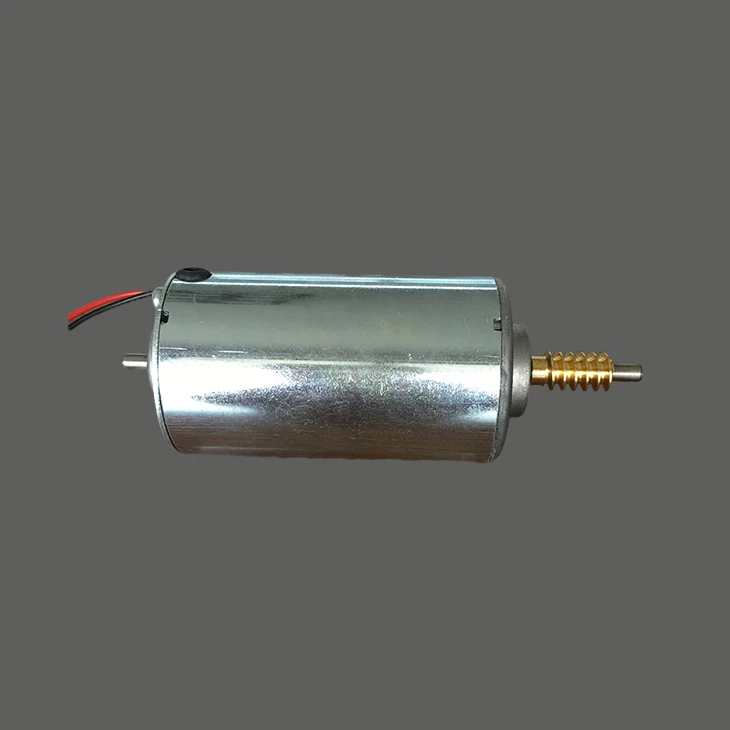

Il-mutur tas-sewqan huwa magħmul minn rotor, azzar manjetiku, akkomodazzjoni, pinzell tal-karbonju, kmiem tar-ram u viti li jiffissaw. L-azzar manjetiku huwa kklampjat ġewwa l-akkomodazzjoni, u l-pinzell tal-karbonju u l-kmiem tar-ram huma mwaħħla mal-kaxxa tal-kontroll. Meta tneħħi, oqgħod attent lir-rebbiegħa ta 'wara l-pinzell tal-karbonju biex tevita li taqa' u titlef.
Assemblaġġ ta 'virga ta' spinta elettrika. Prinċipalment mit-tubu ta 'ġewwa tal-virga tal-imbotta, il-kompożizzjoni tal-kamin u l-ġakketta. Il-kamin huwa konness mat-tubu ta 'ġewwa tal-virga li timbotta permezz ta' kamin tal-plastik b'toqba fin-nofs, u t-tubu ta 'ġewwa tal-virga ta' l-imbottatura huwa konness mal-ġakketta permezz ta 'kmiem tal-gomma iebsa. Meta l-mutur idur, l-irkaptu jmexxi l-virga taċ-ċomb biex iddawwar, u l-virga taċ-ċomb timbotta t-tubu ta 'ġewwa tal-virga li timbotta biex timxi fil-kisja, sabiex il-mutur tal-virga tal-imbotta jkun teleskopiku. It-tarf ta 'fuq tal-kamin huwa pprovdut b'fardal buffer biex jipprevjeni li l-kamin jolqot il-ħajt tat-tubu ta' ġewwa tal-virga li timbotta minħabba l-moviment, u l-fardal tal-buffer huwa pprovdut b'pin biex jipprevjeni milli joħroġ. It-tarf t'isfel tal-kamin għandu qfieli tal-bearings, berings, ġewż u labar. Il-pin huwa pprovdut għall-konnessjoni ta 'gear tal-bidla. Il-C-clip hija inkorporata fil-ġakketta tal-puser u għandha toqba fil-klipp. Kamin mill-ħajt tal-ġenb tal-kaxxa tal-kontroll jgħaddi minn din it-toqba biex jiżgura t-tubu ta 'ġewwa tal-virga tal-imbottatura u l-kamin immuntat fil-ġakketta tal-virga tal-imbuttar.
Struttura tal-virga tal-imbottatura elettrika
Mekkaniżmu tat-trasport. Il-mekkaniżmu tat-trażmissjoni jikkonsisti fi tmien gerijiet, li erbgħa minnhom huma tal-istess daqs. Wara l-mekkaniżmu tal-bidla tal-veloċità, l-output tal-qawwa tal-mutur jiġi trasferit għall-assemblaġġ tal-virga li timbotta biex timbotta l-antenna biex iddur. Fl-istess ħin, iż-żewġ kammijiet f'munzelli flimkien huma misjuqa biex iduru, u l-iswiċċ tal-limitu huwa kkontrollat billi jiġi aġġustat l-Angolu mgħolli fuq iż-żewġ kammijiet, sabiex l-antenna ddur fil-medda tal-limitu tal-lvant u tal-punent. Il-mekkaniżmu ta 'veloċità varjabbli jmexxi wkoll ir-rota tal-kalamita permanenti quadrupole biex iddawwar, sabiex is-swiċċ tal-qasab normalment miftuħ ikun fl-istat miftuħ u magħluq, li jifforma sinjal tal-polz, u jittrasmetti s-sinjal tal-polz lill-kontrollur tal-antenna għall-memorja u l-ħażna, u jirrealizza remot għażla stilla.
Il-kontrollur. Il-kontrollur jgħaqqad il-mutur tas-sewqan u l-assemblaġġ tal-virga tal-imbottatura elettrika flimkien. Taħt il-qoxra tal-kaxxa tal-kontroll, hemm mekkaniżmu ta 'trażmissjoni magħmul minn tmien gerijiet. Fuq il-qoxra hemm ġeneratur tas-sinjal tal-polz magħmul minn rota manjetika u swiċċ tal-qasab, kif ukoll terminali, swiċċijiet tal-limitu, kammijiet li jduru u komponenti oħra.
